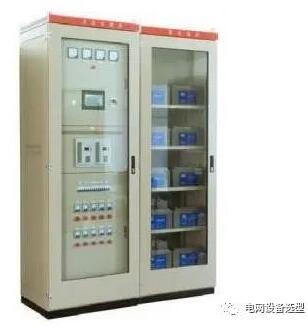

直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

　　直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。

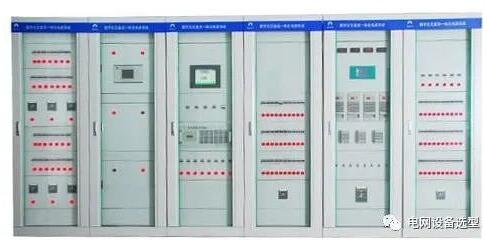

直流屏的主要特点

　　1、高可靠性

　　采用开关电源的模块化设计，N+1热备份。

　　充电模块可以带电热插拔，平均维护时间大幅度减少。

　　动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

　　硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。

　　可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。

　　系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。

　　2、高智能化

　　监控模块采用大屏幕液晶汉字显示，声光告警。

　　可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。

　　具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。

　　现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。

　　蓄电池自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。

直流屏的工作条件

　　1）工作电源：AC320V~420V，试机电源：AC320V~420V 50Hz±10%

　　2）工作环境温度 ：0℃ ~ 45℃

　　3）空气相对湿度：≤ 85RH

　　4）运行场所：无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。

　　5）适用范围：DC110V系统，DC220V系统均能满足使用。

　　直流屏工作原理

　　简单的说，直流屏工作原理就是把交流电变成直流电，为电气二次设备保护和操作机构以及指示灯提供供电电源。

　　（1）正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载（微机保护装置、控制设备等）提供直流电源；

　　（2）当控制负荷或动力负荷需较大的冲击电流（如断路器的分、合闸）时，由充电单元和蓄电池共同提供直流电源；

　　（3）当变电所交流中断时，由蓄电池组单独提供直流电源。

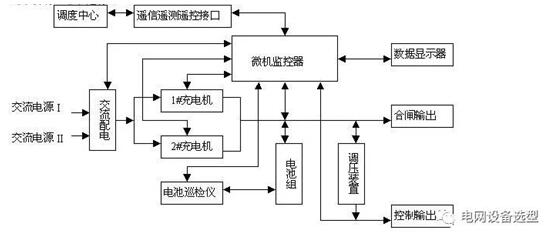

　　直流屏的工作原理图

不同的直流屏的工作原理有所差异。但主体就是将交流电能转换为直流电能的整流器。若有需要则将整流输出和电池并联实现不间断供电。再进一步对输出的直流增加稳压、调压措施。

直流屏作用

　　直流系统是应用于水力、火力发电厂，各类变电站和其它使用直流屏设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。

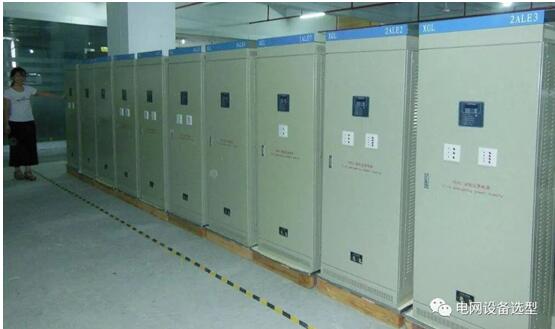

直流屏的应用

　　直流屏广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户（如石化、矿山、铁路等），为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。
