供配电系统由高低压配电线路，变电站(包括配电站）和用电设备组成。

（1）高低压配电线路

从降压变电站把电力送到配电变压器或将配电变电站的电力送到用电单位的线路。配电线路电压为3.6kV~40.5kV，称高压配电线路；配电电压不超过1kV、频率不超过1000Hz、直流不超过1500V，称低压配电线路。配电线路的建设要求安全可靠，保持供电连续性，减少线路损失，提高输电效率，保证电能质量良好。

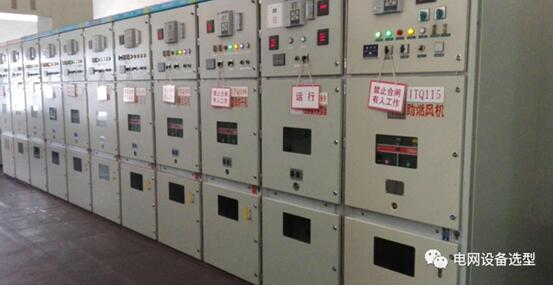

（2）变电站

电力系统中对电压和电流进行变换，接受电能及分配电能的场所。在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中。变电站内的电气设备分为一次设备和二次设备。一次设备指直接生产、输送、分配和使用电能的设备，二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备。

（3）用电设备

用电设备按用途可分为动力用电设备、工艺用电设备、电热用电设备、实验用电设备和照明用电设备等。

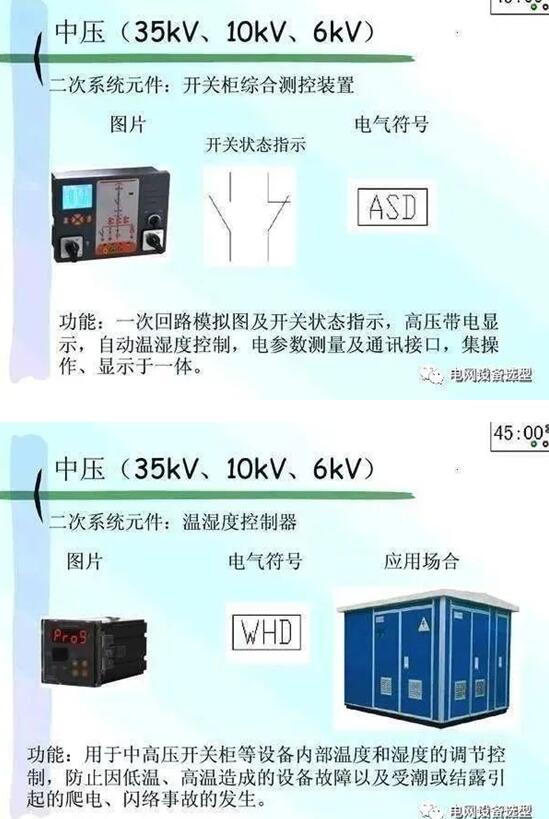

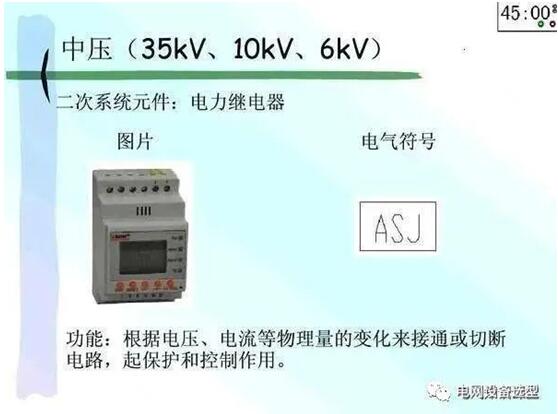

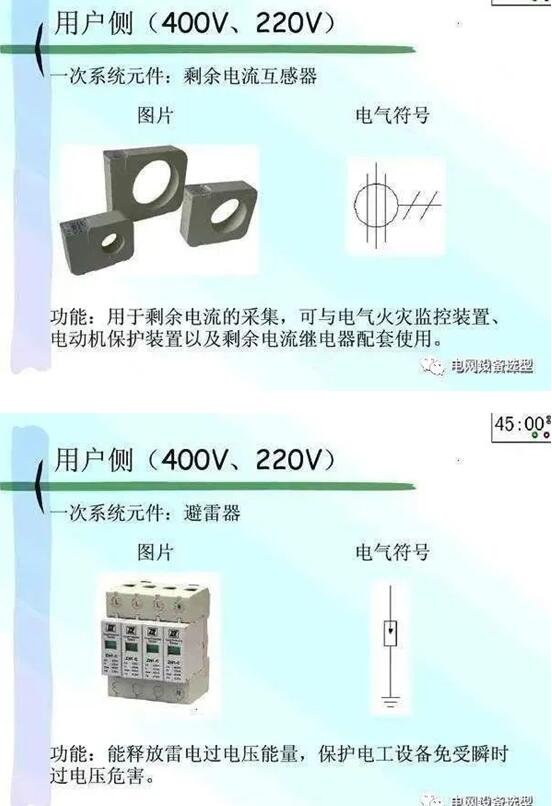

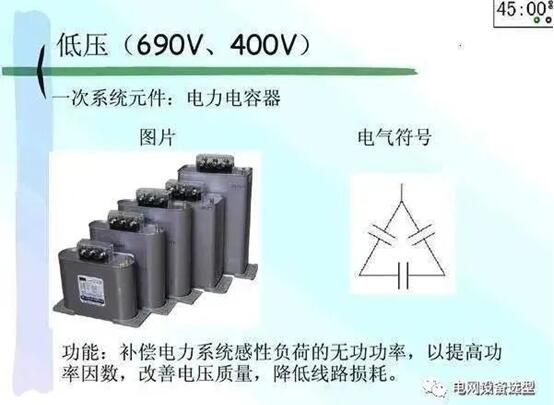

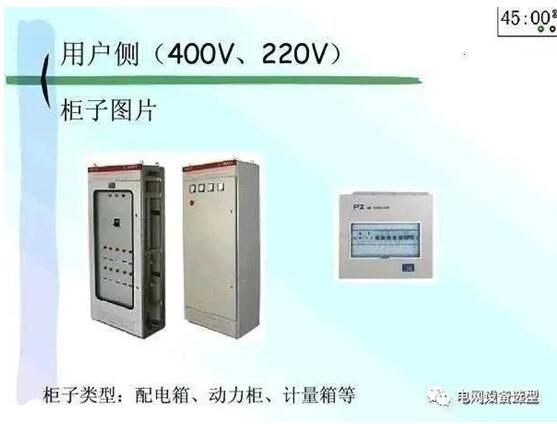

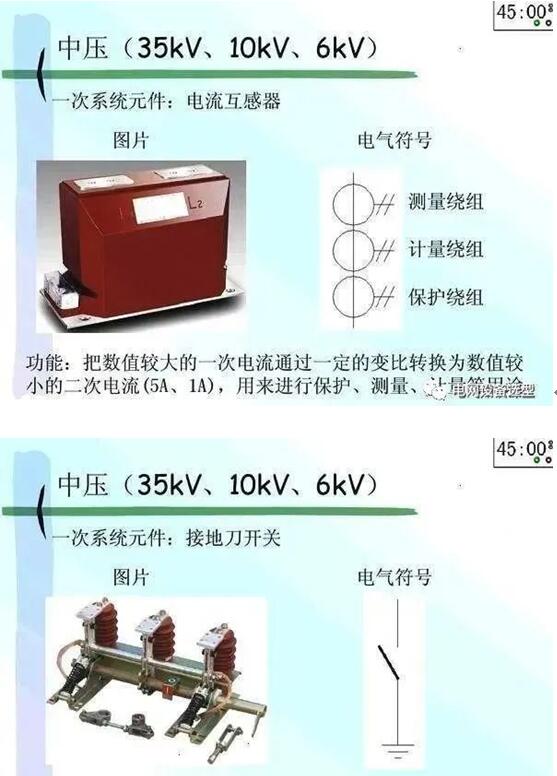

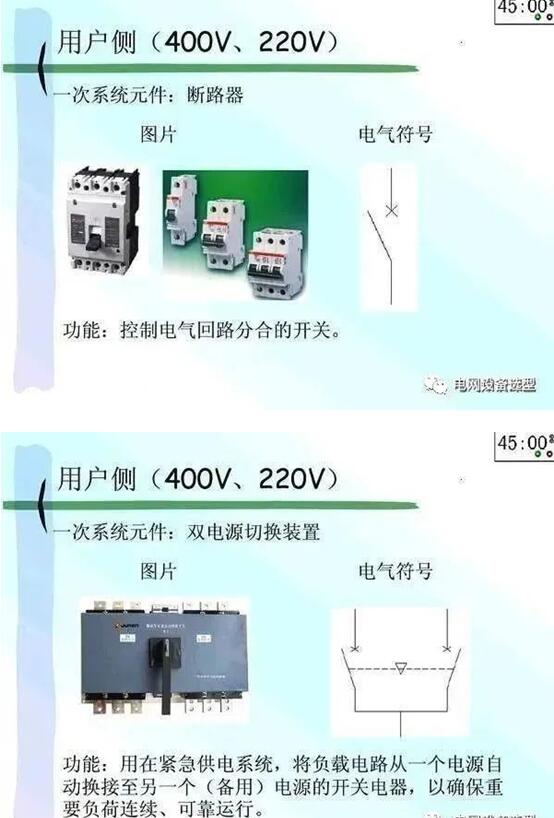

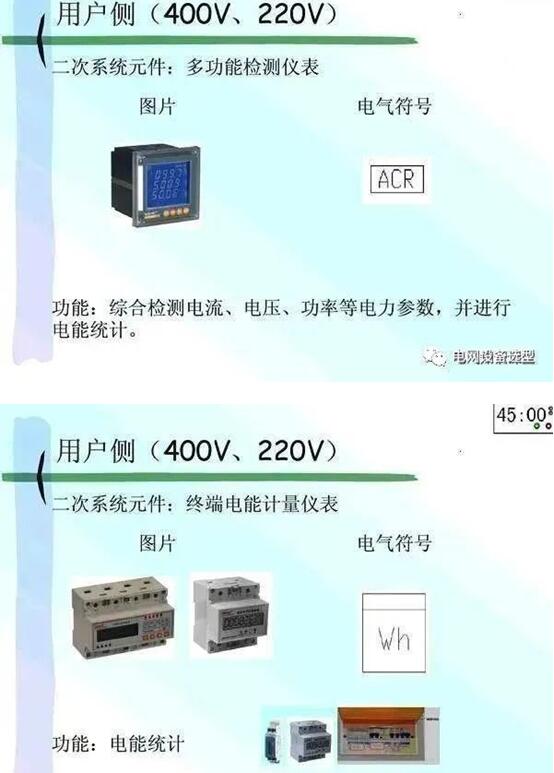

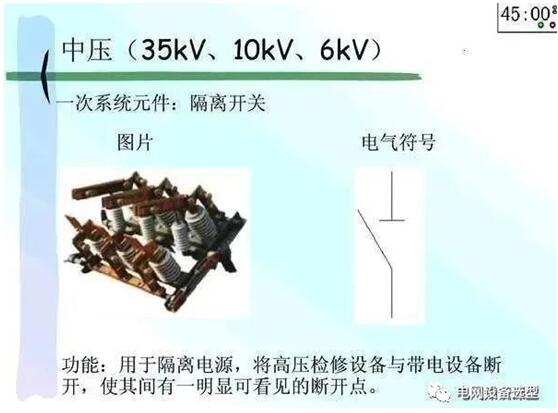

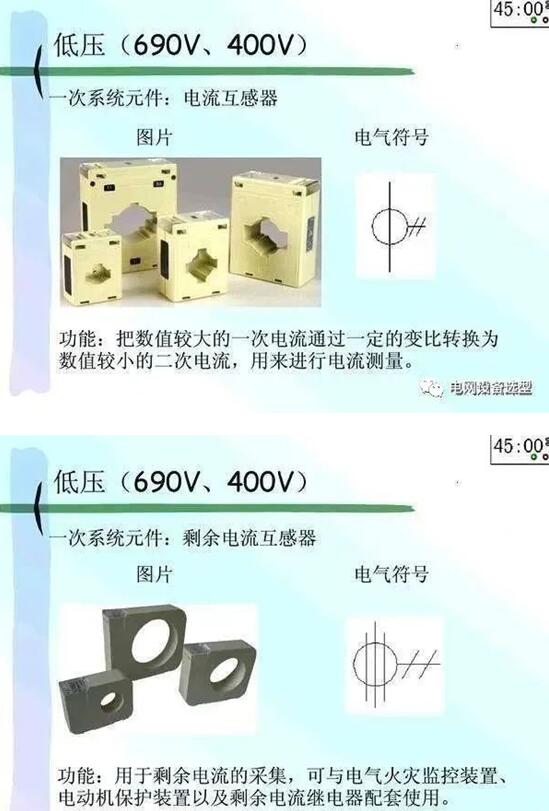

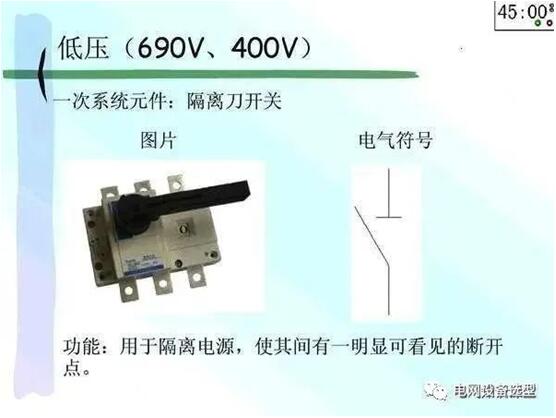

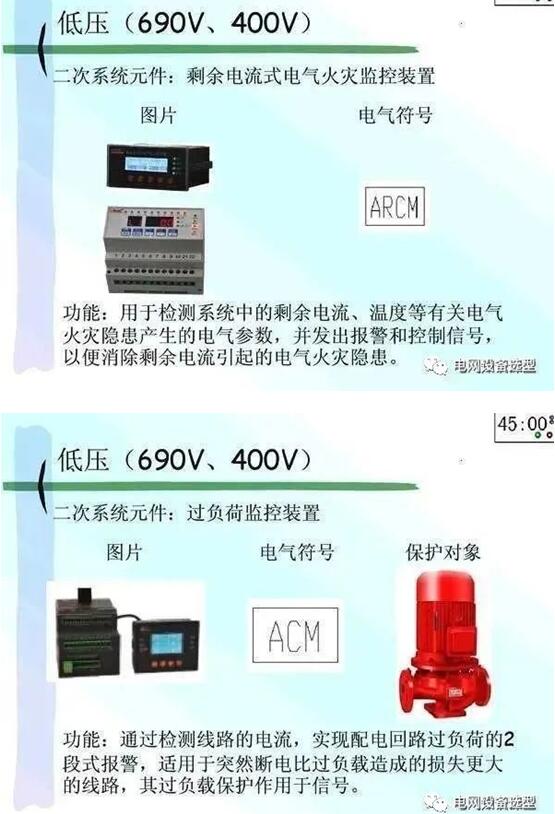

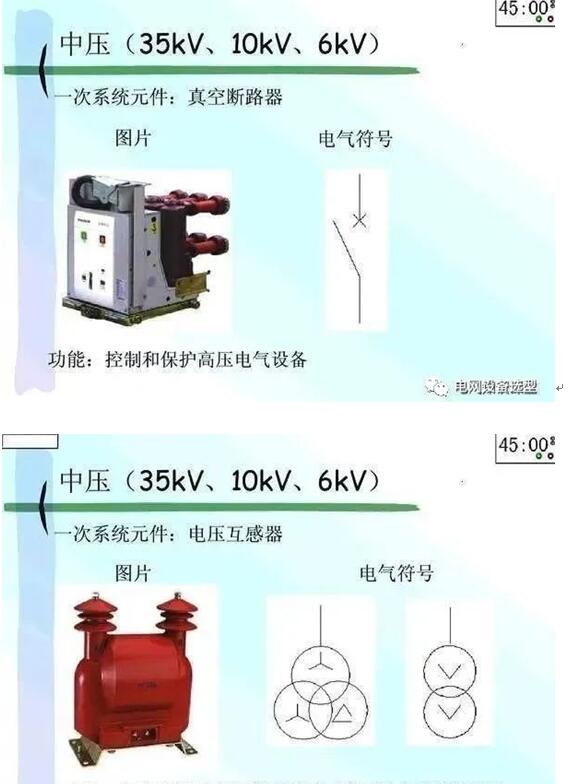

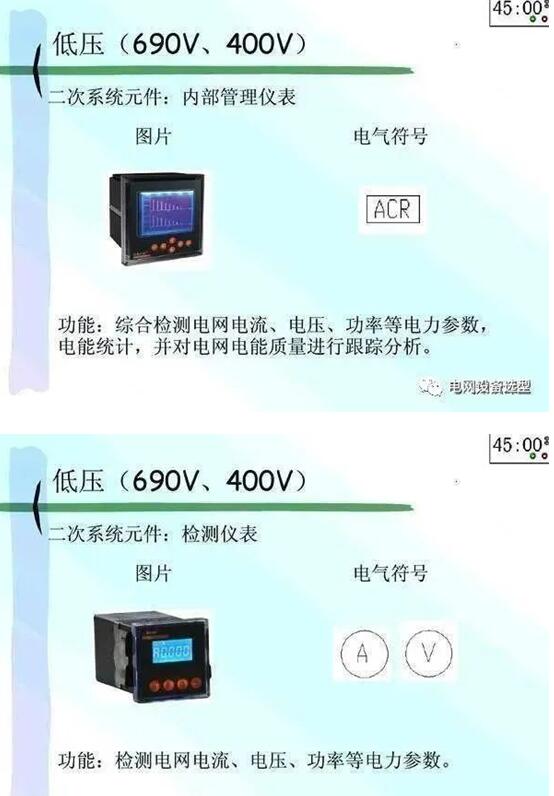

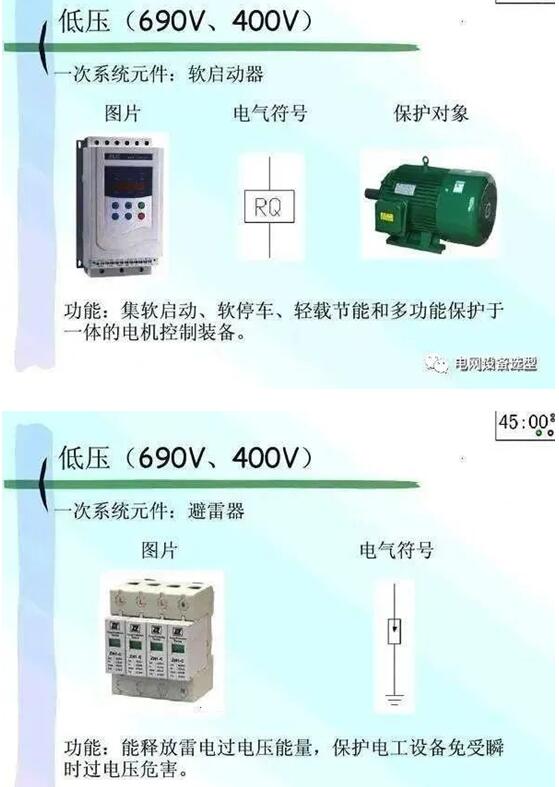

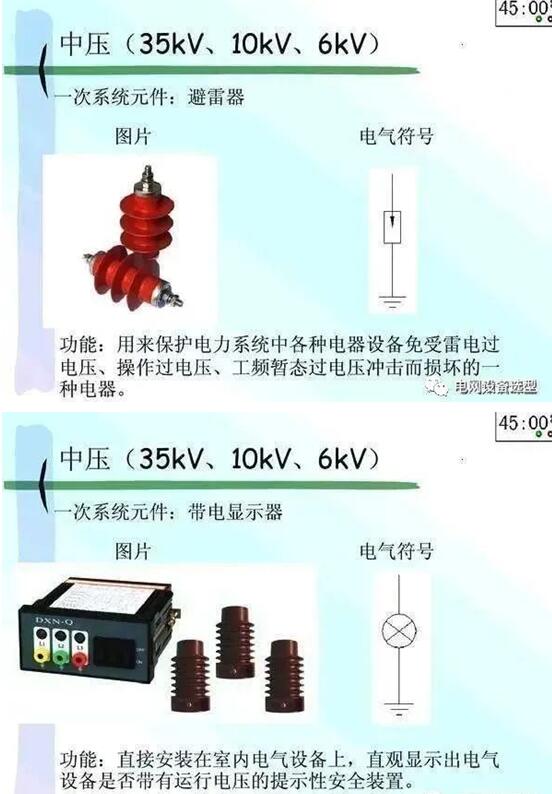

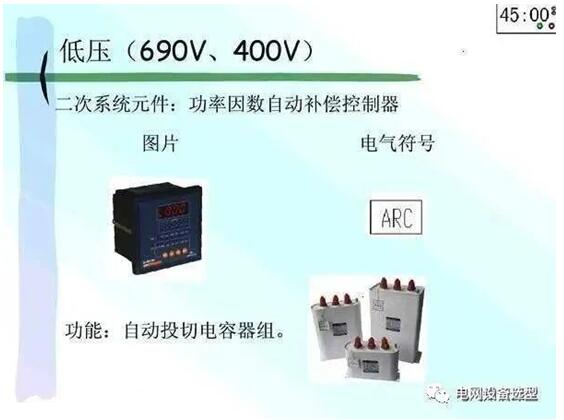

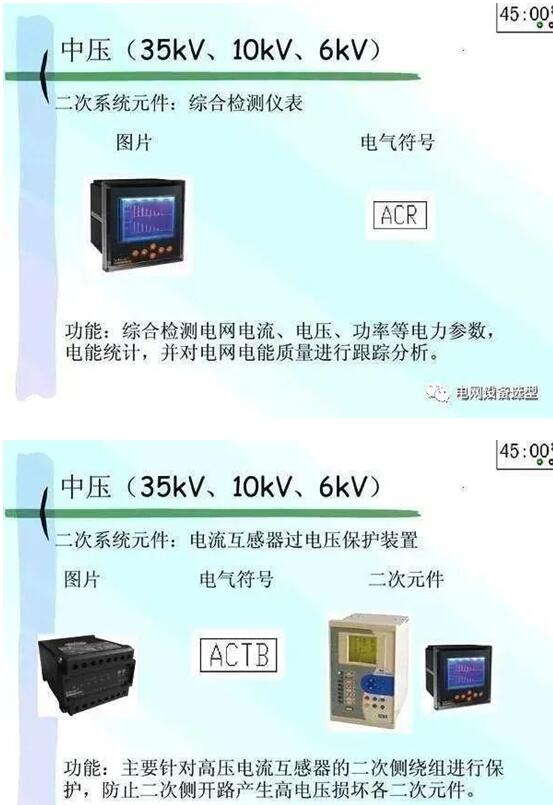

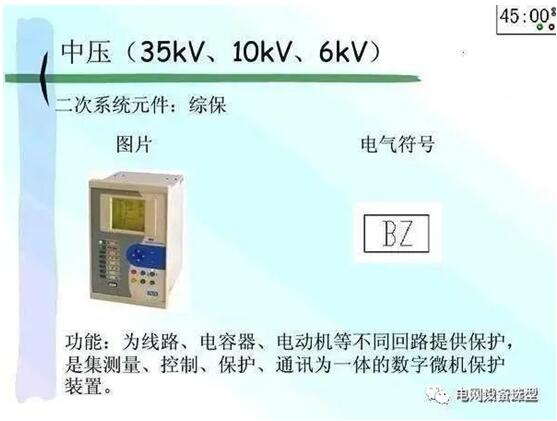

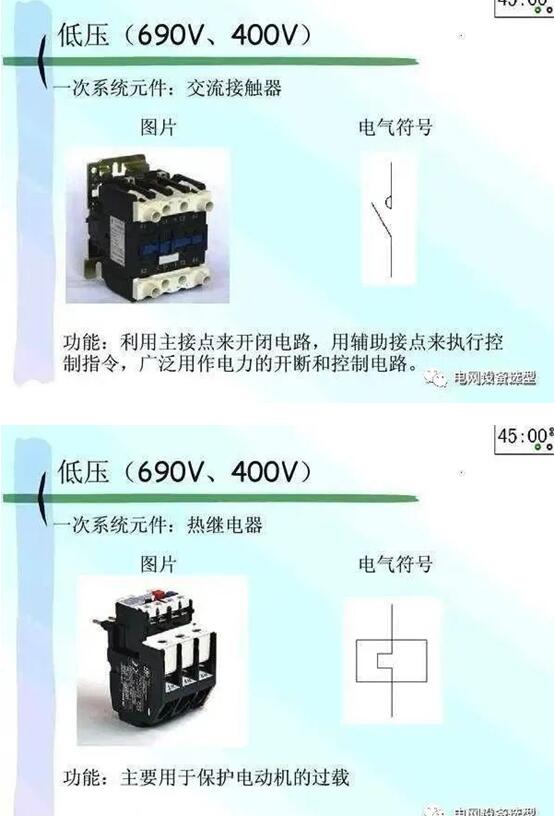

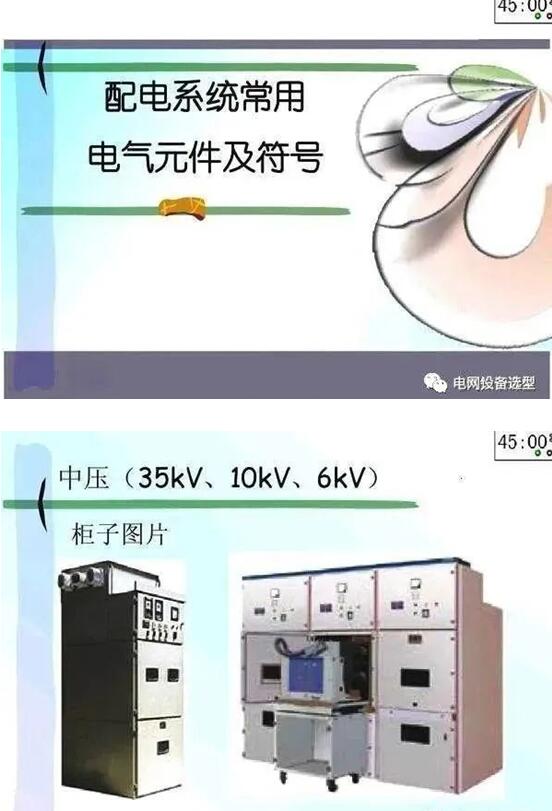

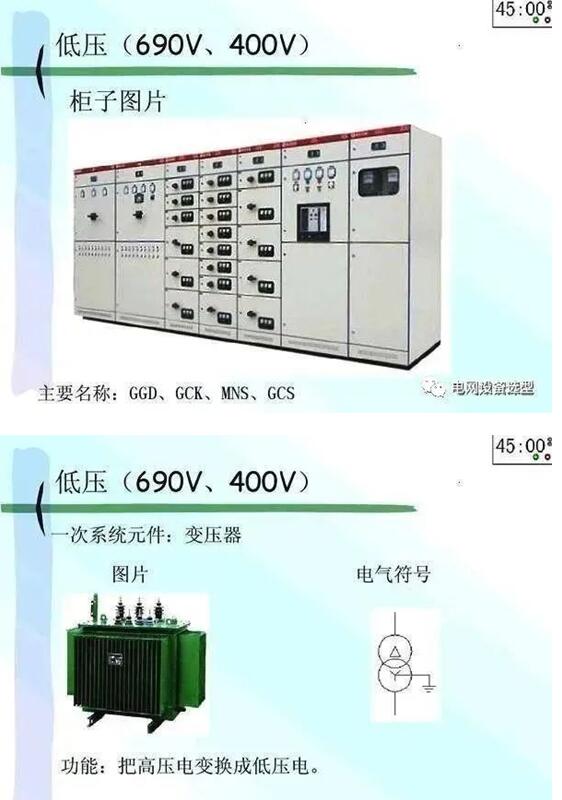

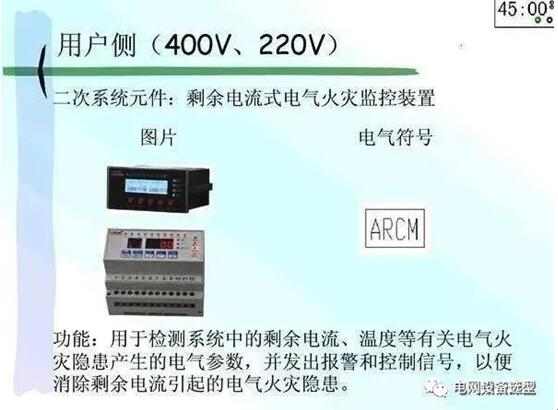

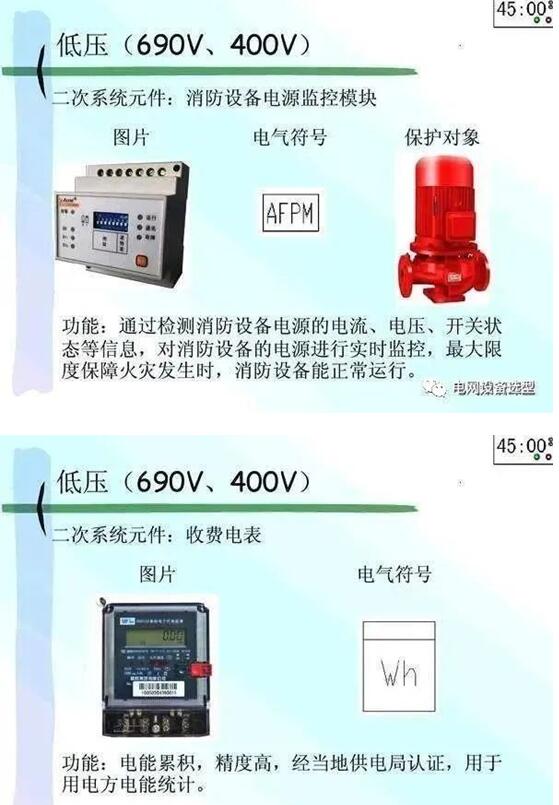

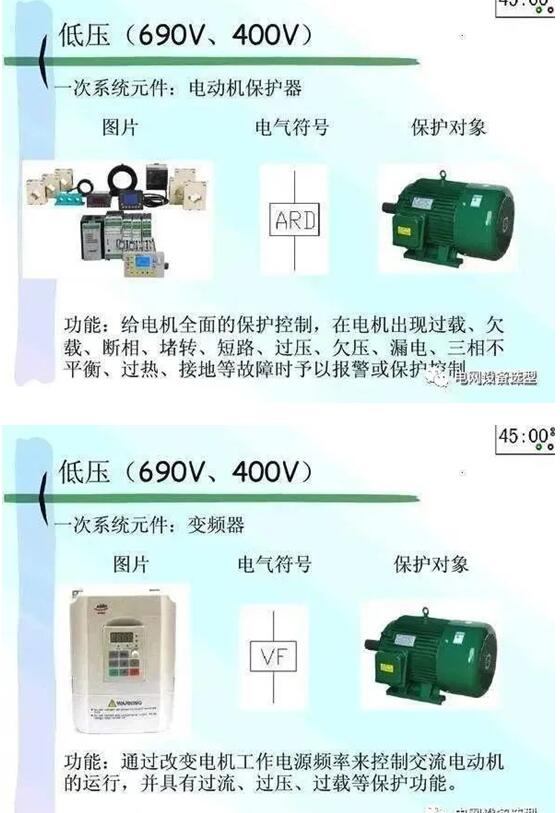

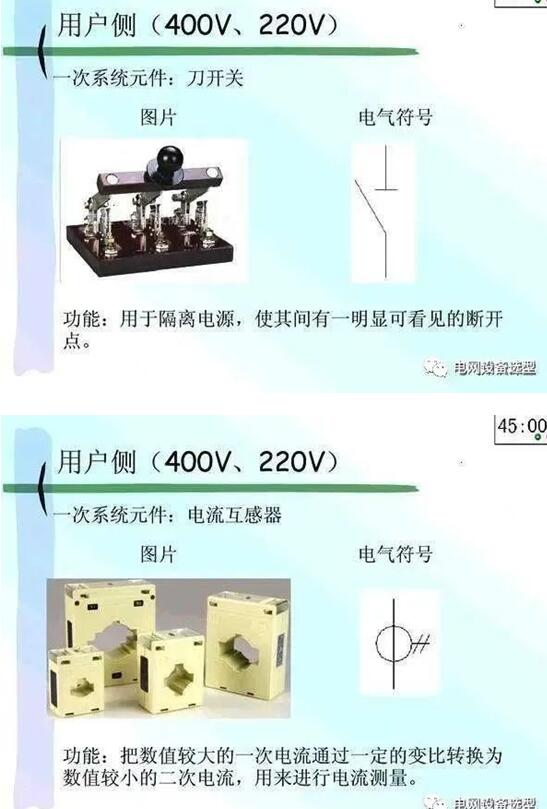

下面我们来学习一下配电系统常用的电气设备及元件符号解析。
