随着国外先进开关设备大量进入我国电力市场，促进了国内开关设备和元件设计及制作水平的快速发展。中压开关设备的研发已达到了较高的水平。目前国内开关柜生产厂家较多，其产品大多处于额定电流≤3150A、开断电流≤40kA水平。

近年来，特别是一些大型企业电网的改造，对大电流、高开断能力的开关设备的需求越来越多，但额定电流≥4000A、开断电流50~63kA的大电流开关设备制造厂家却寥寥无几。成套君发现正泰一直致力研究提高电流等级的方法，2003年独立研发的KYN28A-12(Z)/T5000-50开关设备，通过了型式试验，并在国内外项目中投产使用，安全运行至今。

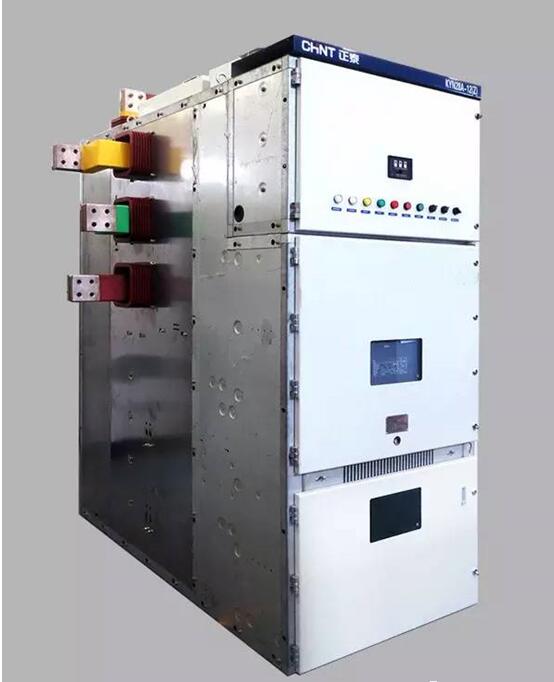

2015年9月，正泰电气通过以往的运行经验和信息反馈，对结构、散热、铜排、触头等全新设计，推出了新一代5000A大电流开关设备，并按照2014年国网新采购标准，通过了检测中心各项型式试验。

柜体创新设计：

·

全新结构设计：全组装结构，检修方便、互换性好。合理设计手车室、母线室、电缆室的布置大小及柜内元件的安装位置，增加柜体中散热通道的设计，充分考虑大电流对开关柜设备的影响。

·

·

新型材料使用：采用非导磁材料解决涡流发热问题。当电流通过可导磁的导体时，由于交变磁场的作用，会产生涡流和磁滞损耗，引起发热，所以柜体母线通过新型材料的使用，避免了柜体发热的问题。

·

·

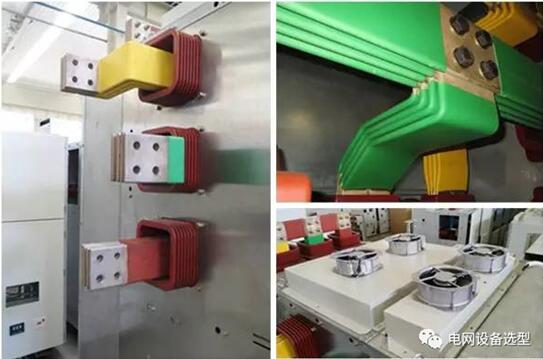

科学布置母线：采用三相母线竖直布置，母线立放。当母线立放时，母线所承受的力效应最好。同时，母线立放时载流量比平放时要高，因为立放时散热性能比平放时要好。

·

·

减少电动力：根据额定峰值耐受电流，充分考虑电动力对柜体的影响，科学合理的设计、选择了铜母线绝缘子的固定跨距、绝缘子的抗弯强度、以及断路器手车动静触头间的压力。

·

·

工艺提高：为减小母线连接处的接触电阻，母线连接处镀银，连接螺栓采用8.8级高强度螺栓，提高其紧固力和抗剪切应力。

柜体散热解决方案：

·

断路器增加散热片的数量，加大散热面积。

·

·

创新设计静触头，加大触头盒内的散热，并获得专利《一种大电流移开式开关设备的散热装置》，专利号：CN201120382565.2。

·

·

综合考虑温度对动触头弹簧压力的影响，重新计算设计动触头的触指压力，保证动静触头接触电阻的变化范围，避免触头温度突变。

·

·

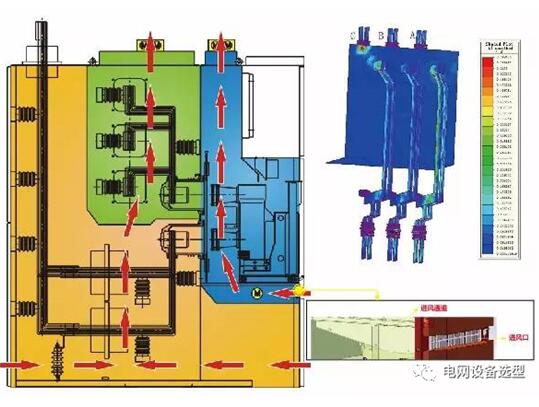

手车室、母线室、电缆室设计专用排风通道，将柜内的热气体与外部环境空气交换，从而达到一个对流散热的理想状态。

·

·

强制风冷，加装散热风机。柜体通风孔的设计充分考虑位置布置，使外部空气——轴流风机——柜内导体——柜顶风扇之间形成一个流畅的线路散热。

·

·

配用智能化温度在线监测装置，实时监测柜内温度变化。
