一、开关柜二次回路综述

开关柜的主要部分包括：真空、电流、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与安装在开关柜内部，微机保护、附件、电度表安装在室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

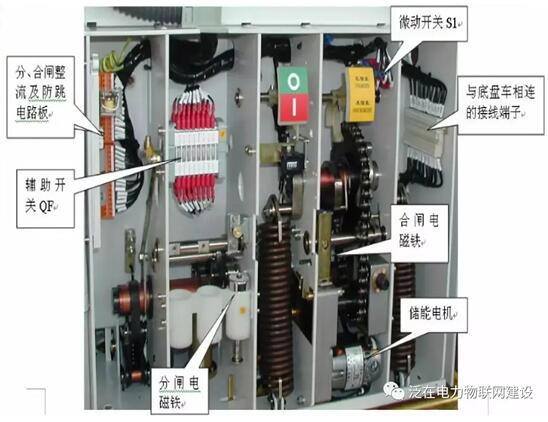

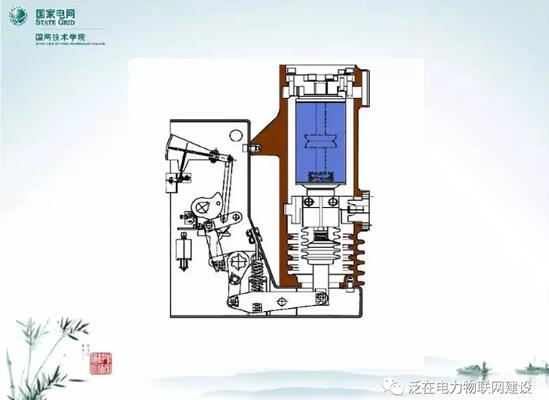

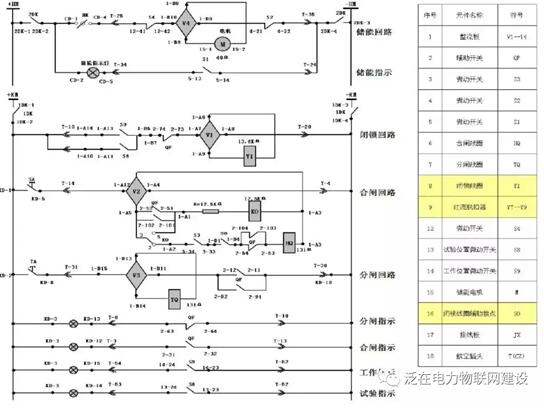

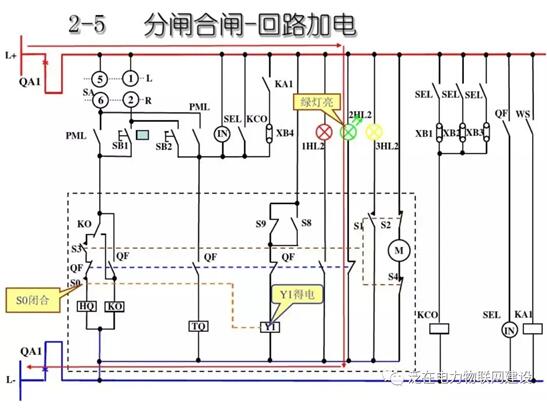

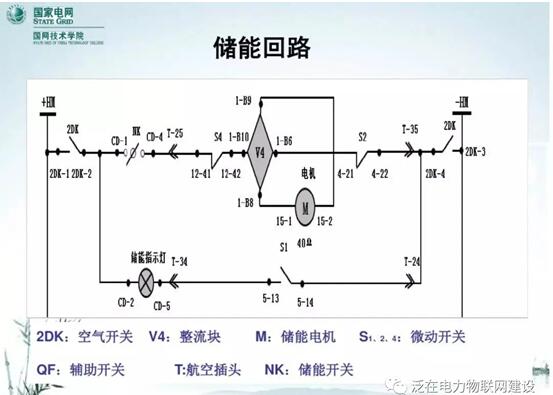

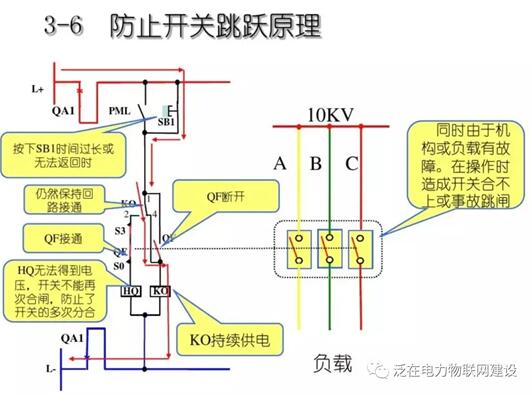

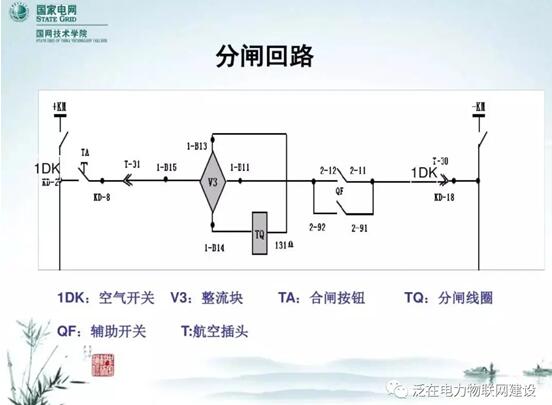

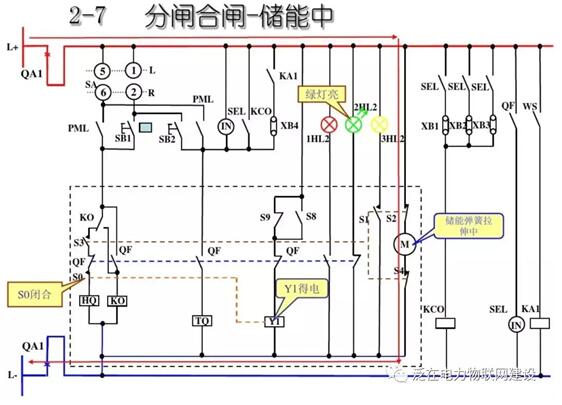

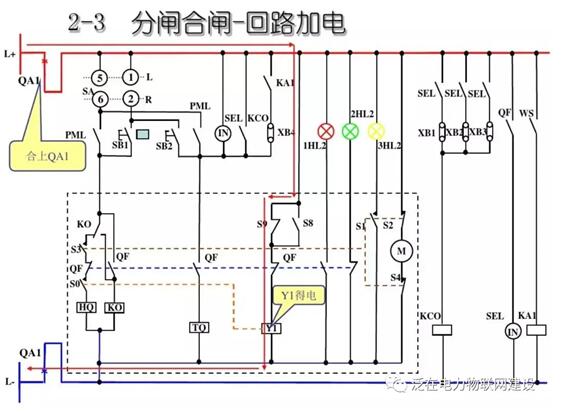

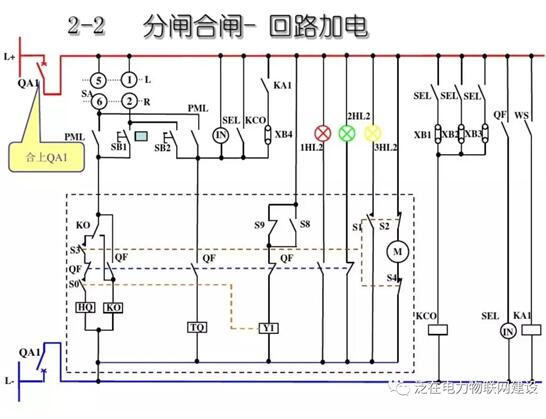

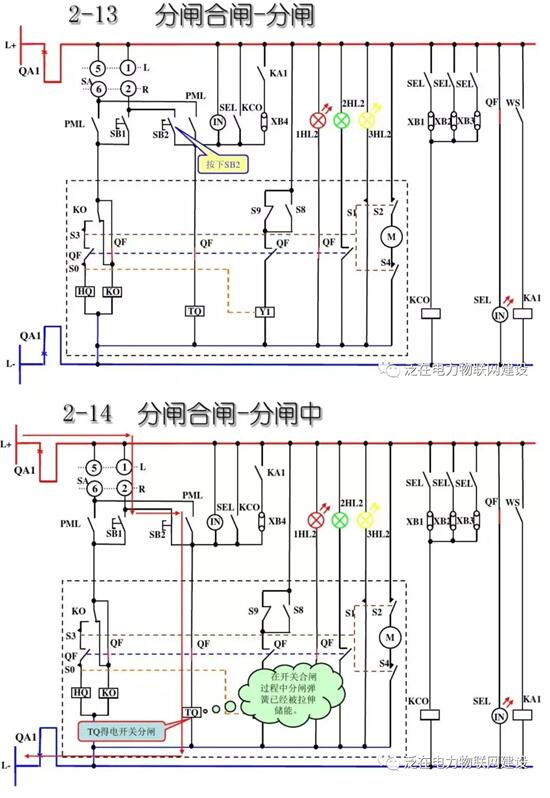

理解开关柜的二次接线，我们需要找到两份图纸：微机综保厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综保厂家纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关柜厂的原理图一般都是根据微机保护的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

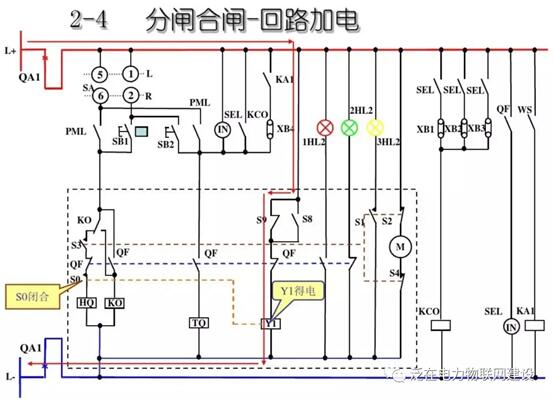

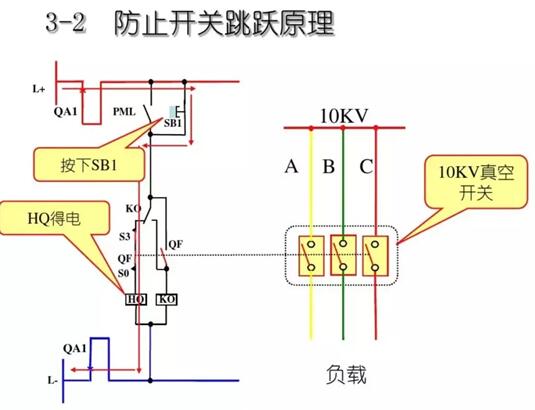

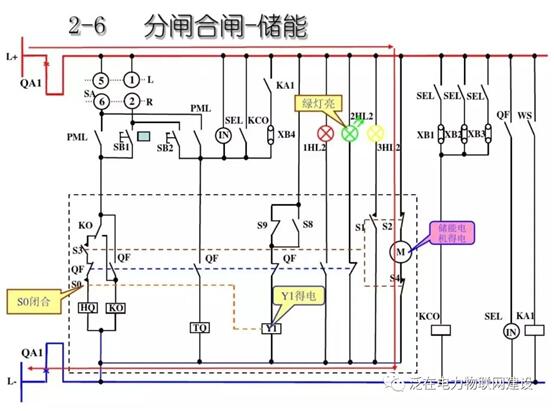

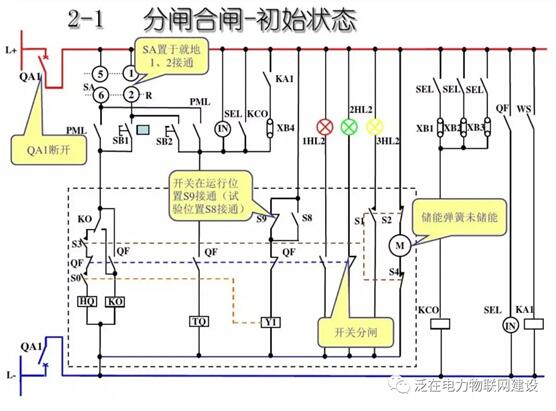

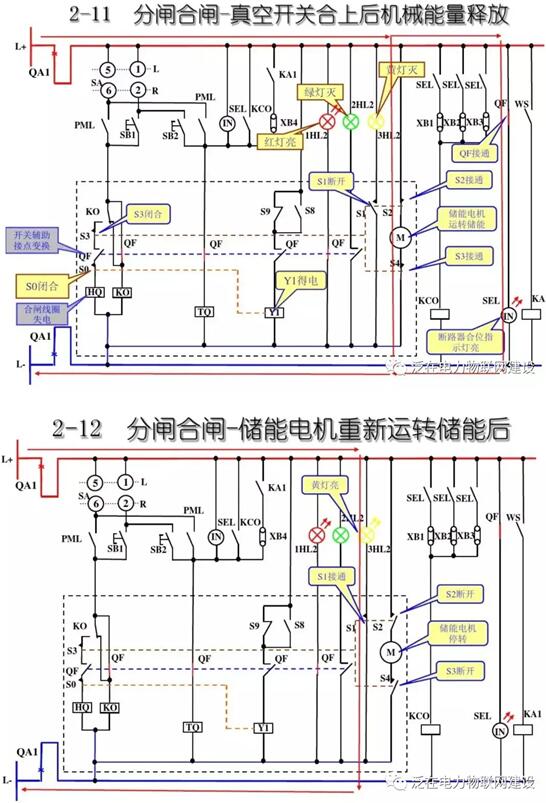

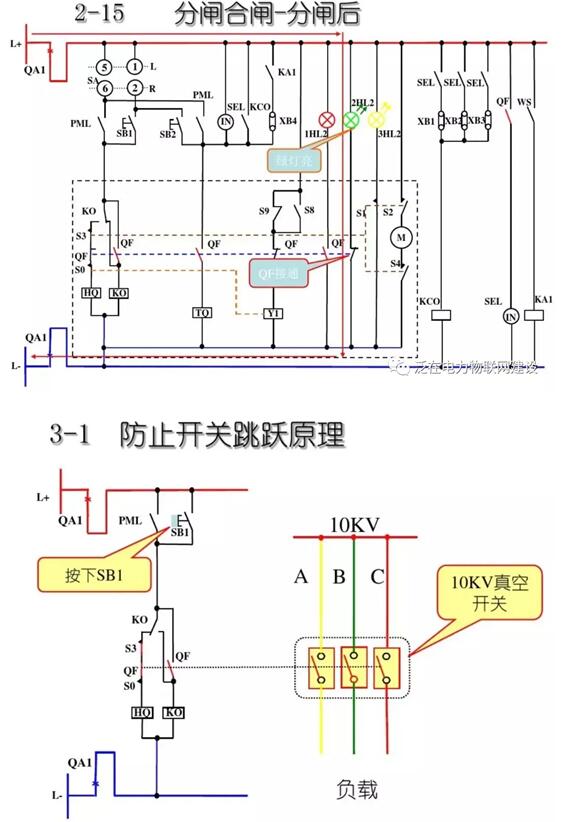

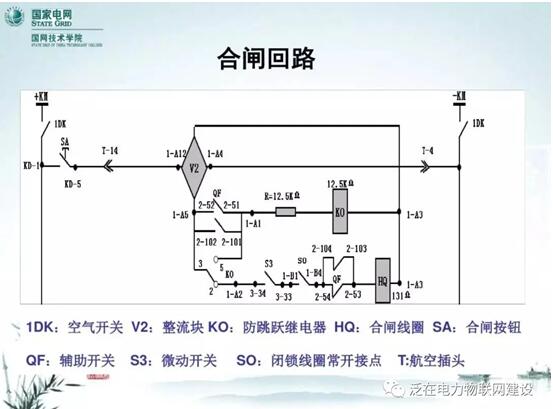

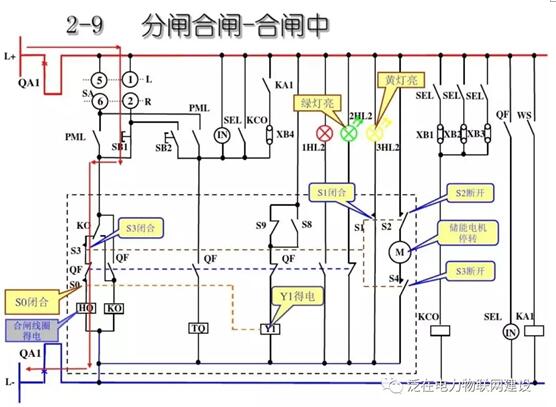

二、中置开关柜的二次接线

kyn28a中置柜是城区使用最多的10kv开关柜型式，由柜体和可抽出部件（中置式手车）两部分组成。柜体分为手车室、主母线室，电缆室。继电器仪表室。
